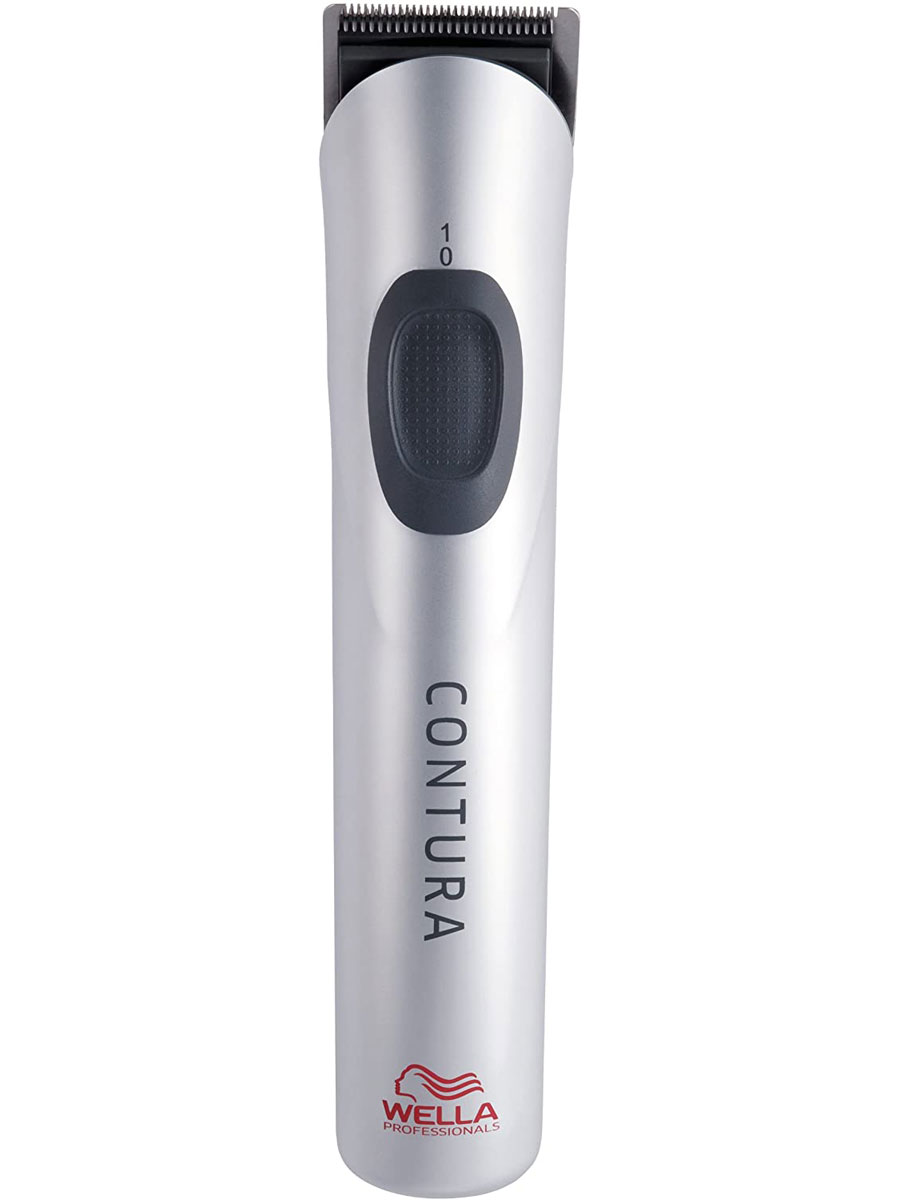

WELLA コントゥラ HS61 バッテリー交換


contura

軽量で静音で使いやすいコントゥラ(ヘアクリッパー)を使いだして5ヶ月…充電しなくなりました(;´∀`)
購入先に修理依頼し戻ってくると…本体の傷が無くなっており??
違うのが送られてきました。しかも煩く切れないようなのが届いたので…
購入先に再度連絡すれば…急いで新品送りますって事で得したような気分もつかの間…
今度は3ヵ月で充電しなくなりました( 一一)
パナソニックのバリカンはそれこそ10年数年使っている事を考えると…
販売先の品質管理を疑ってしまいます。


contura

修理依頼するのも億劫なので分解してバッテリー交換することにしました。
スイッチを無理やりはぎとるとスポッと本体とケースに分かれます。
スイッチは爪が折れるのは覚悟の上で参考にしてください。
オレンジ色のニッケル水素の1.2v 730mAhから1.2v 1000mAhで使用時間が伸ばせるはずです。


contura

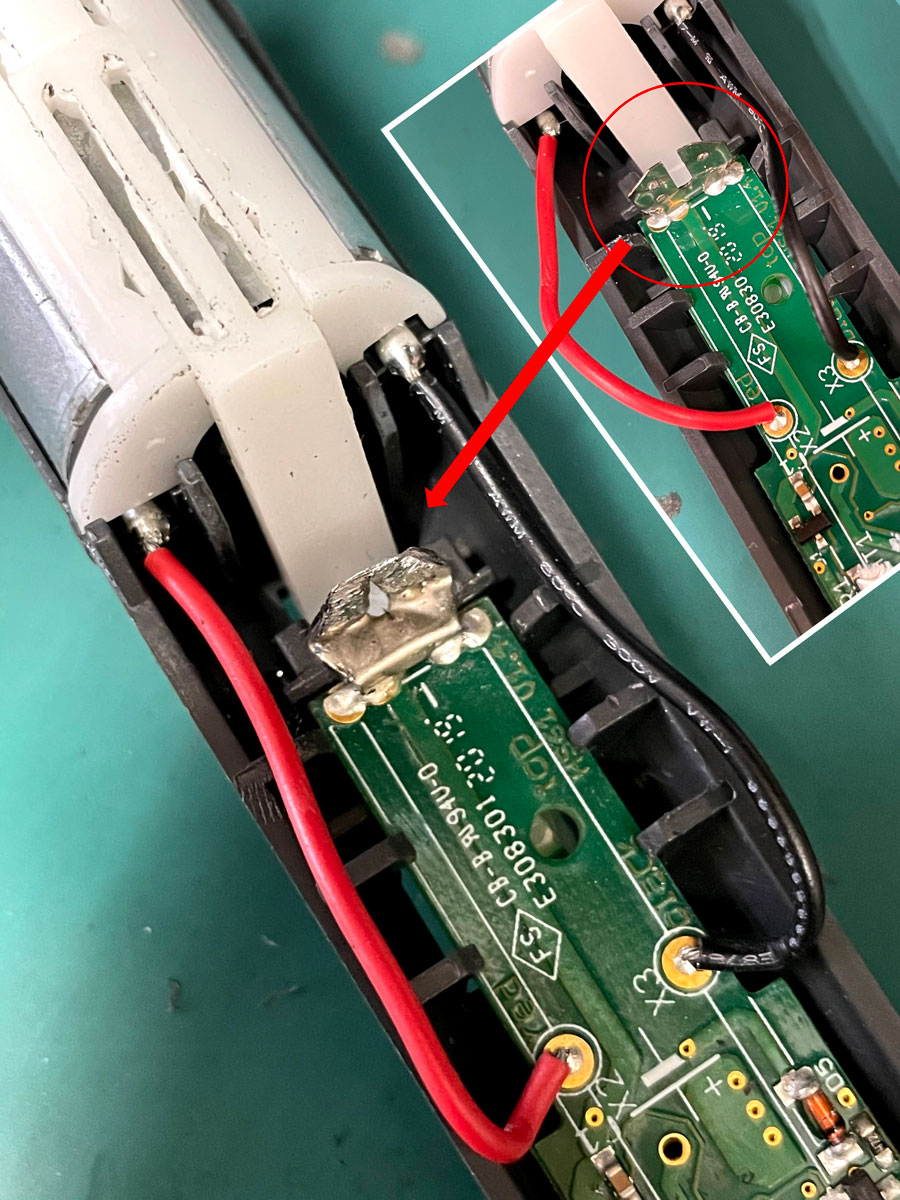

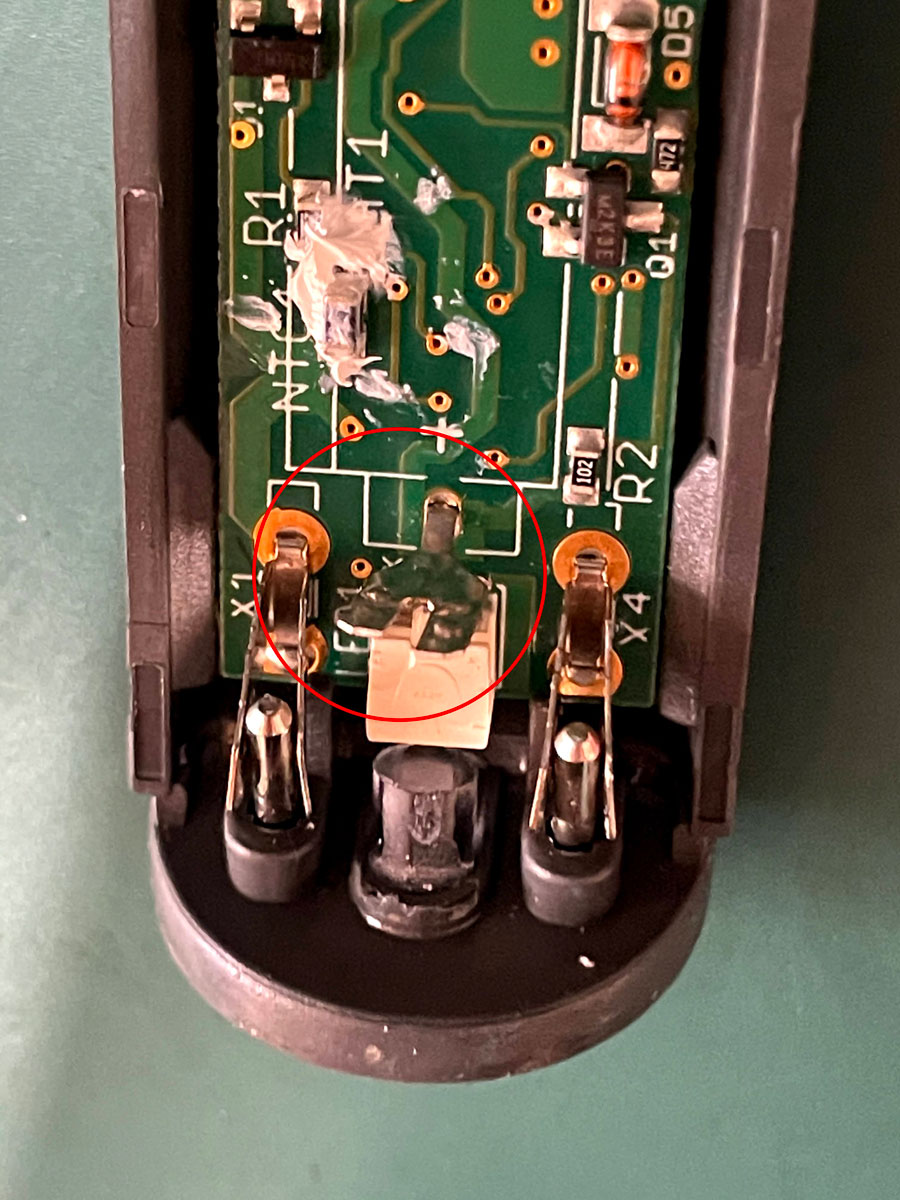

こちらが+端子側で


contura

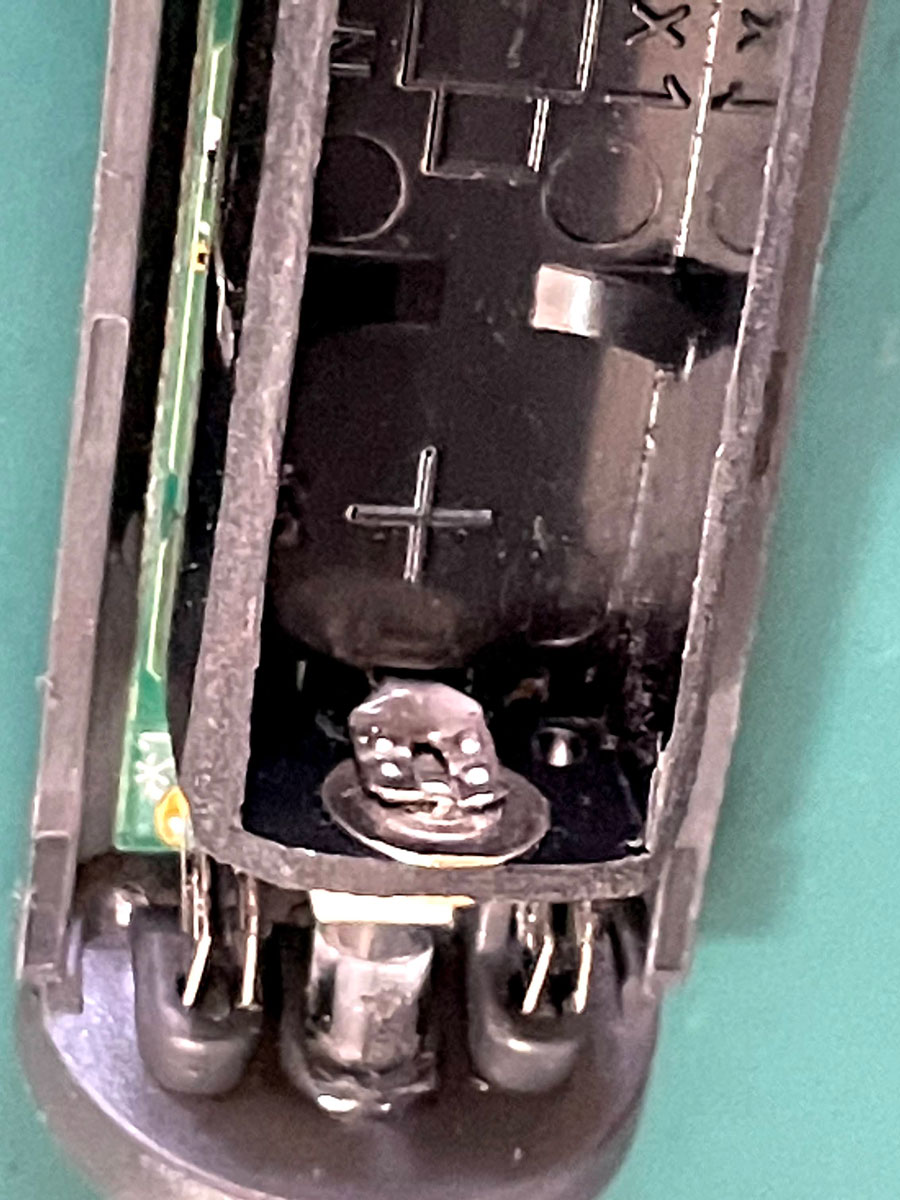

マイナス端子側とも接着(溶着?)してるので細いマイナスドライバーで剥ぎ取り、バッテリーケースの形状に合うように幅をリューターで削り細くして、L字に折り曲げサイズを合わせてます。


contura

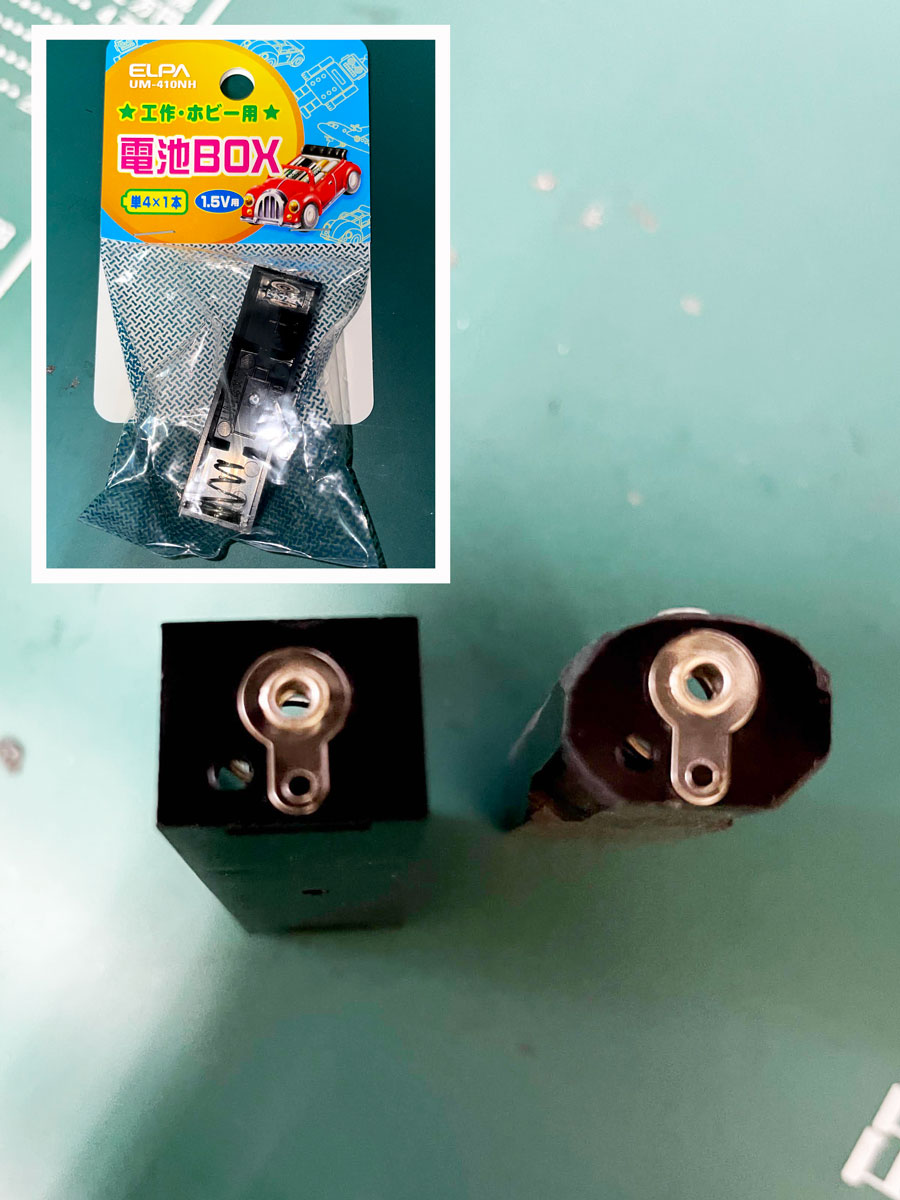

単4のバッテリーケースを当たりを見ながら、ケースと干渉する部分を削り取り


contura

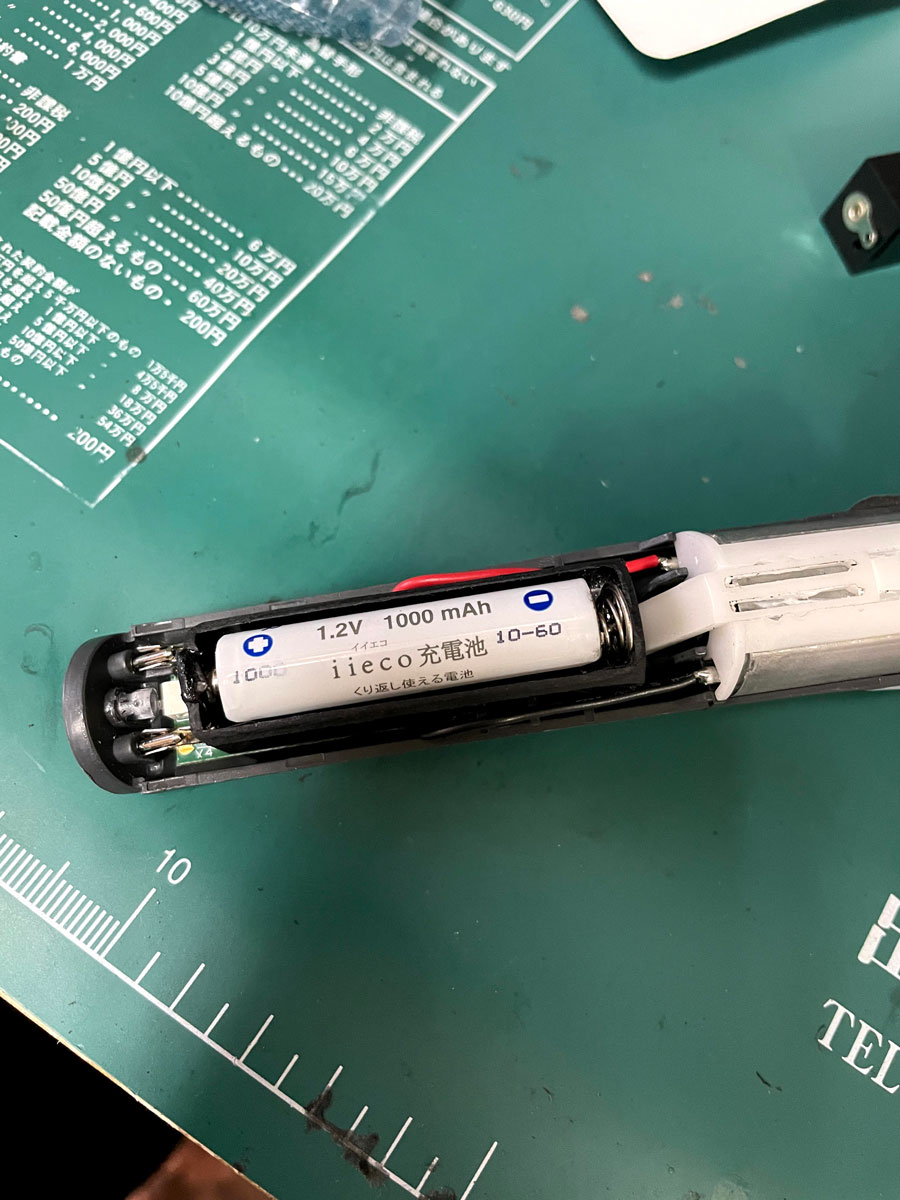

バッテリーケースの下部に空いてるスリットに端子をはめ込み完成です。
(マイナス端子側だけはんだづけしてます)


contura

最初ははんだ付けする予定がうまく乗らなかったので、交換も簡易なように
バッテリーケースにして正解です。


contura

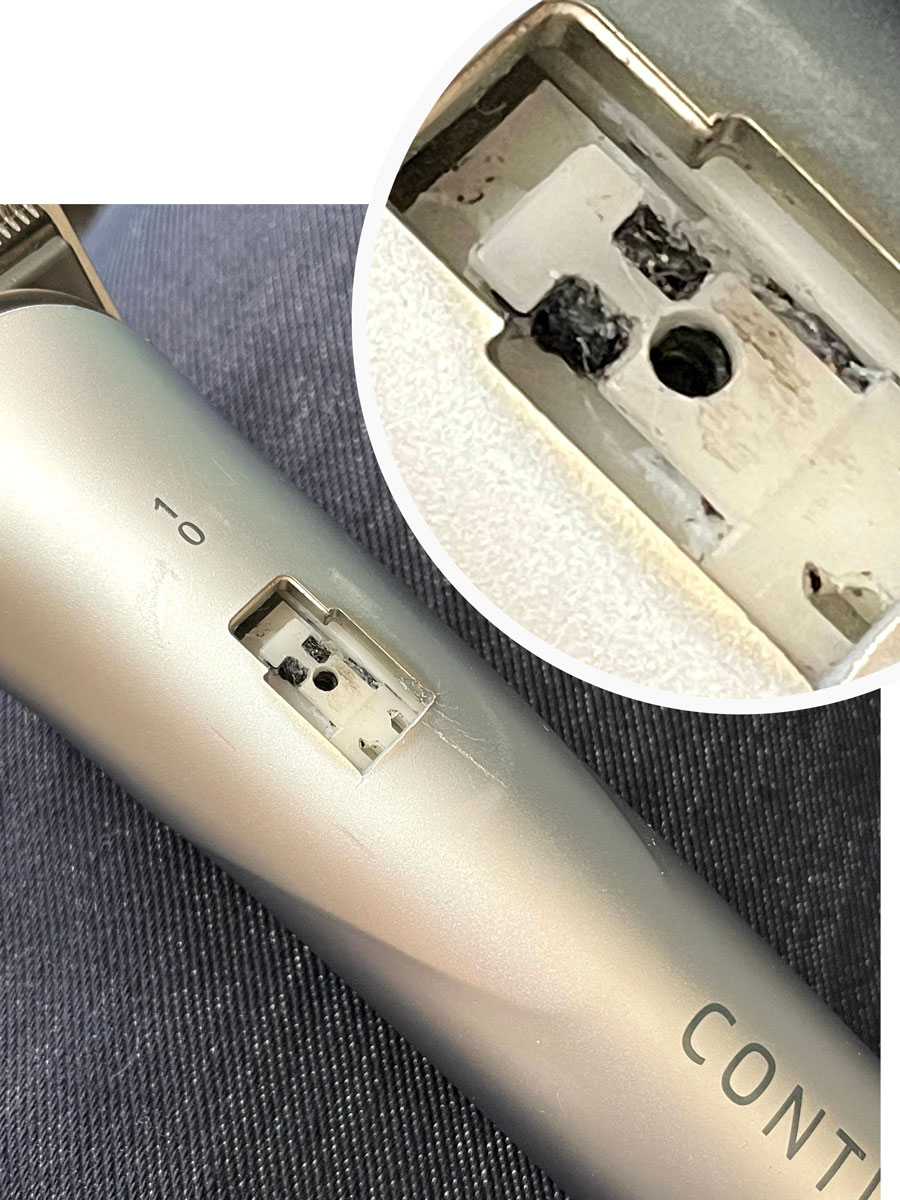

スイッチは分解する時に破損したので、2mmの穴をあけてプラリペアで
なんとなくねじ山を作って


contura

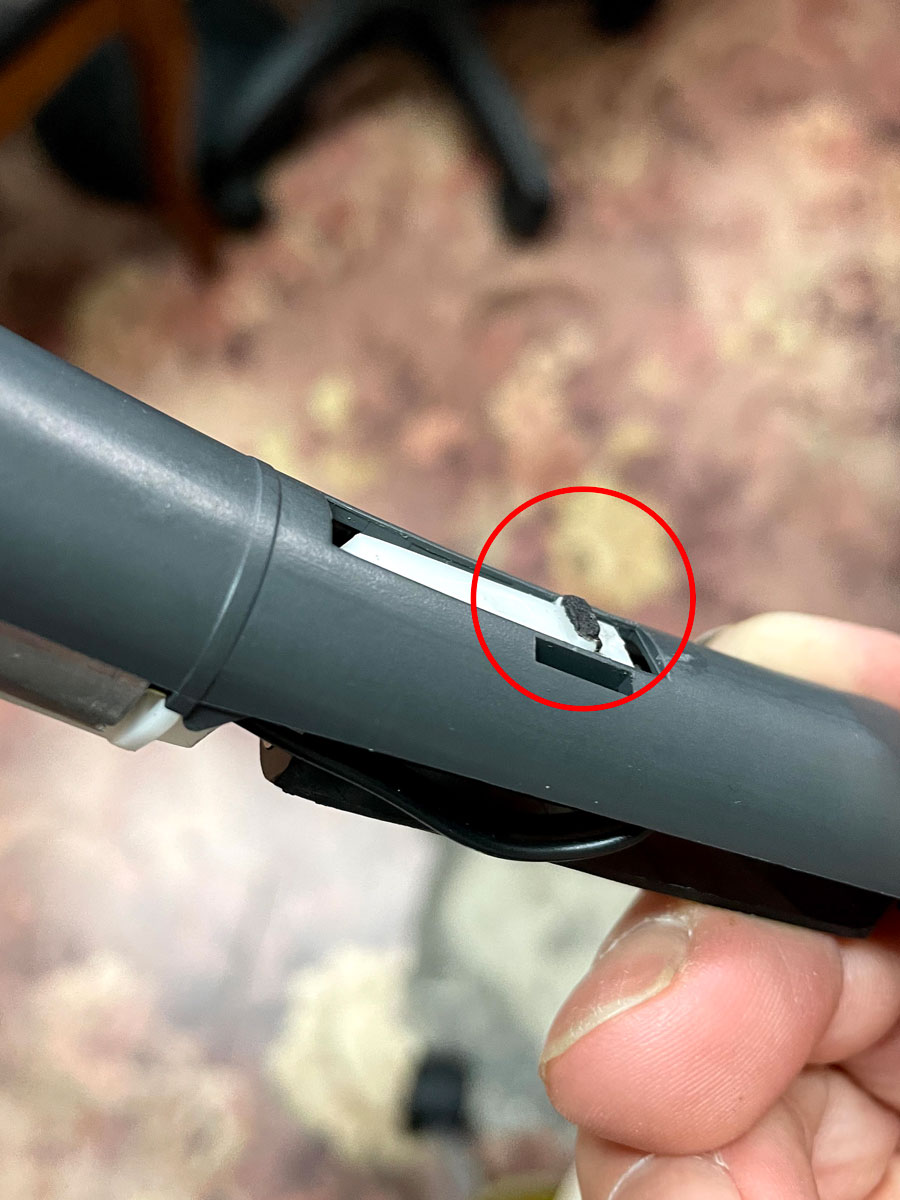

スイッチと連動しているバーの部分の接触が若干悪かったので、プラリペアで1mmほど盛ってます。


contura

M2×6 の低頭タイプのボルトで締め付けて完成です。
腐食も考えステンレス製にしたのはいいものの、6角のサイズ1.5mmで
2mmのにすれば刃のメンテ時と同サイズにできたのが失敗でした。

出来上がって充電すれど、動いたり動かなかったりで結局はバッテリーの問題ではなさそうでした…(;´∀`)

[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。] [商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。] [商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

iieco 充電池 単4 充電式電池 単品 1000回充電 容量1000mAh
価格:410円(税込、送料別) (2021/4/27時点)

電池ボックス 単4×1本用 朝日電器 UM-410NH
価格:86円(税込、送料別) (2021/4/27時点)

ステンレス [超極低頭] 六角穴付き スリムヘッド小ねじ (全ねじ)M2×6 【7本入り】
価格:405円(税込、送料別) (2021/4/27時点)

ネジが高かったりしてますが、そのうち交流式に改造します(^-^;
